Когда вы смотрите на спутниковый снимок своего города, то видите свой дом, деревья во дворе, припаркованные машины. Кажется, всё на своих местах. Но попробуйте наложить этот снимок на векторную карту — и обнаружите, что дома «поплыли», дороги не совпадают, а мост сместился относительно реки на 15 метров. Проблема в том, что сырой спутниковый снимок — это не карта. Это проекция трёхмерного мира на плоскость датчика, искажённая рельефом, наклоном камеры и кривизной Земли.
Именно здесь на сцену выходит ортокоррекция (orthorectification) — процесс превращения «картинки из космоса» в геометрически точный, измеримый инструмент.

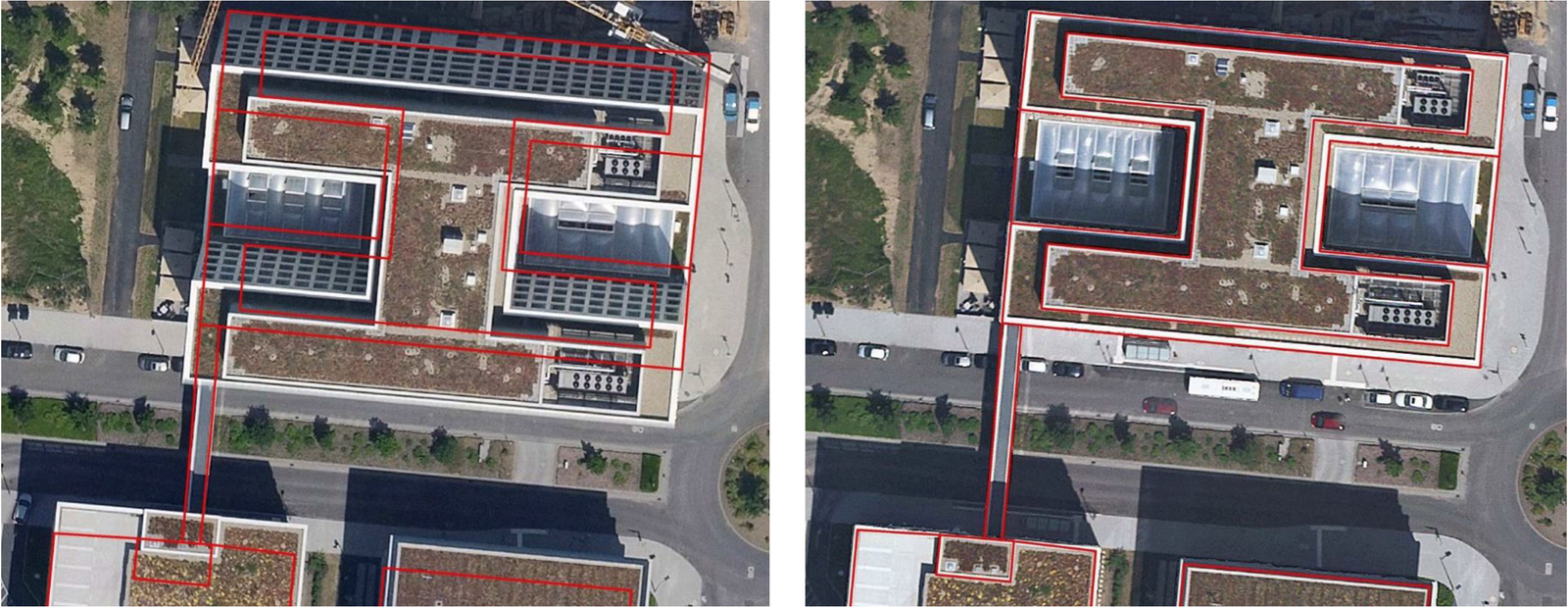

Ортофото (ортокорректированное изображение) — это снимок, с которого убрали все искажения рельефа и съёмки, так что он выглядит так, будто сделан строго сверху в надир (точка перпендикулярно поверхности), причём с бесконечно удалённой камеры. Проще говоря: если на обычном снимке высокое здание «отклоняется» от вертикали из-за угла съёмки, на ортофото оно стоит ровно, как на карте. И координаты любой точки на этом снимке соответствуют реальным географическим координатам.
Эффект наклона камеры: когда метры превращаются в проценты
Вот ключевой момент, который часто упускают: наклон камеры искажает не только положение объектов, но и их реальные размеры.
Механика искажения
Когда камера смотрит не строго вниз (не в надир), а под углом, происходит следующее:
1. Форшортенинг (сжатие) Объекты, расположенные дальше от надира камеры, кажутся короче, чем они есть на самом деле. Снимок 100-метрового здания, снятого под углом 30°, может показать его длину всего в 87 метров — ошибка в 13%.
2. Нелинейное масштабирование Разные части снимка имеют разный масштаб. Точка, ближайшая к камере, отображается крупнее, чем точка на той же высоте, но дальше по направлению съёмки. На одном снимке масштаб может «плавать» от 1:1000 до 1:1500.
3. Накопление ошибок при измерениях Если вы измеряете площадь лесного массива по некорректированному снимку:
- На склоне, обращённом к камере: площадь завышена (объекты растянуты)
- На склоне, противоположном камере: площадь занижена (объекты сжаты)
В реальных условиях ошибки достигают 20-40% при углах съёмки 25-35°. Без ортокоррекции вы не просто «не попадаете в координаты» — вы получаете искажённые метрики, на основе которых принимаются решения о бюджетах, компенсациях, проектировании.
Главное — помнить, что наклон камеры искажает не только положение объектов, но и их реальные размеры. Это систематическая ошибка, которая накапливается и приводит к некорректным площадям, длинам и объёмам. Поэтому если вы измеряете расстояния, площади или координаты по спутниковому снимку — убедитесь, что он ортокорректирован.
